曳引机制动力矩测试台（对拖法）产品介绍：

一、设备概述

该设备主要是用于测量曳引机制动力矩而定制的设备。系统采用工业计算机并配合测试软件对产品进行测试以及控制，并对测试结果自动进行分析、判断、统计、存储、打印（打印机需方自备）。软件可预存用户全部参数，以备检测时调用。                二、测试项目                                                                      1、  测量曳引机反电势；                                                                  2、  测量制动器制动力矩（动力矩）                                                          3、  制动器吸合和释放电压测试

三、机械台架

四、软件功能

软件测试界面（可以非标定制）

该系统能同步测试和显示被测电机的反电势、制动器力矩、转速、制动器的吸合电压释放电压，并能锁存(测试数据)、打印(测试数据及机械特性曲线)。系统能查询任意点数据。

1、系统具有磨刹车片、测量反电势、测量制动器力矩、制动器吸合和释放电压四项功能。

A 反电势测试

通过上位机软件，设置好驱动电机的转速，打开制动器，启动电机，通过上位机软件自动采集三相电参数的电压值，并自动保存且参与判断报警。

B 制动器动力矩测试

通过上位机软件，设置好输出力矩上限保护值（该值要大于电机额定转矩的2.5倍，软件也可自由设置）以及转速控制值，打开被测曳引机的抱闸，软件控制变频器使负载电机工作在设置速度下，曳引机被拖到同负载电机同一速度，控制抱闸开关单边断电，在这过程当中，软件根据转矩传感器反馈的值，会自动画出时间-力矩的曲线，软件记录数据一段时间后（该时间可以设置）停止记录。软件自动找出该段时间的最小转矩值，即为动力矩。

C、制动器吸合和释放电压测试

该测试通过上位机软件对程控直流稳压电源的电压控制，用来达到调节制动器电压的目的。通过直流电参数来测量制动器的瞬间电流，如果电流有突变，即可检测到制动器吸合或者释放。

zui低启动电压<75%额定电压、zui高释放电压10%~50%额定电压

2、结论输出、打印参数与曲线可定制专用报告格式

A 数据库文件:可对长期试验积累的数据进行查询、显示、修改、删除等操作。

B 输出设置，进行测试结果输出设置。包括输出参数选择，输出颜色、坐标轴选择、数据处理等。

C 特征点：显示所测试特征点，包括空载点、堵转点、最大转矩点、最大输出功率点、最大效率点。

D 测试数据，测试过程中，实时采集的各种数据。可以输出自定义图形输出，将采集到的或计算得出的数据以自定义的图形方式输出。

E 测试曲线:根据实时采集的数据，描绘出的特性曲线。

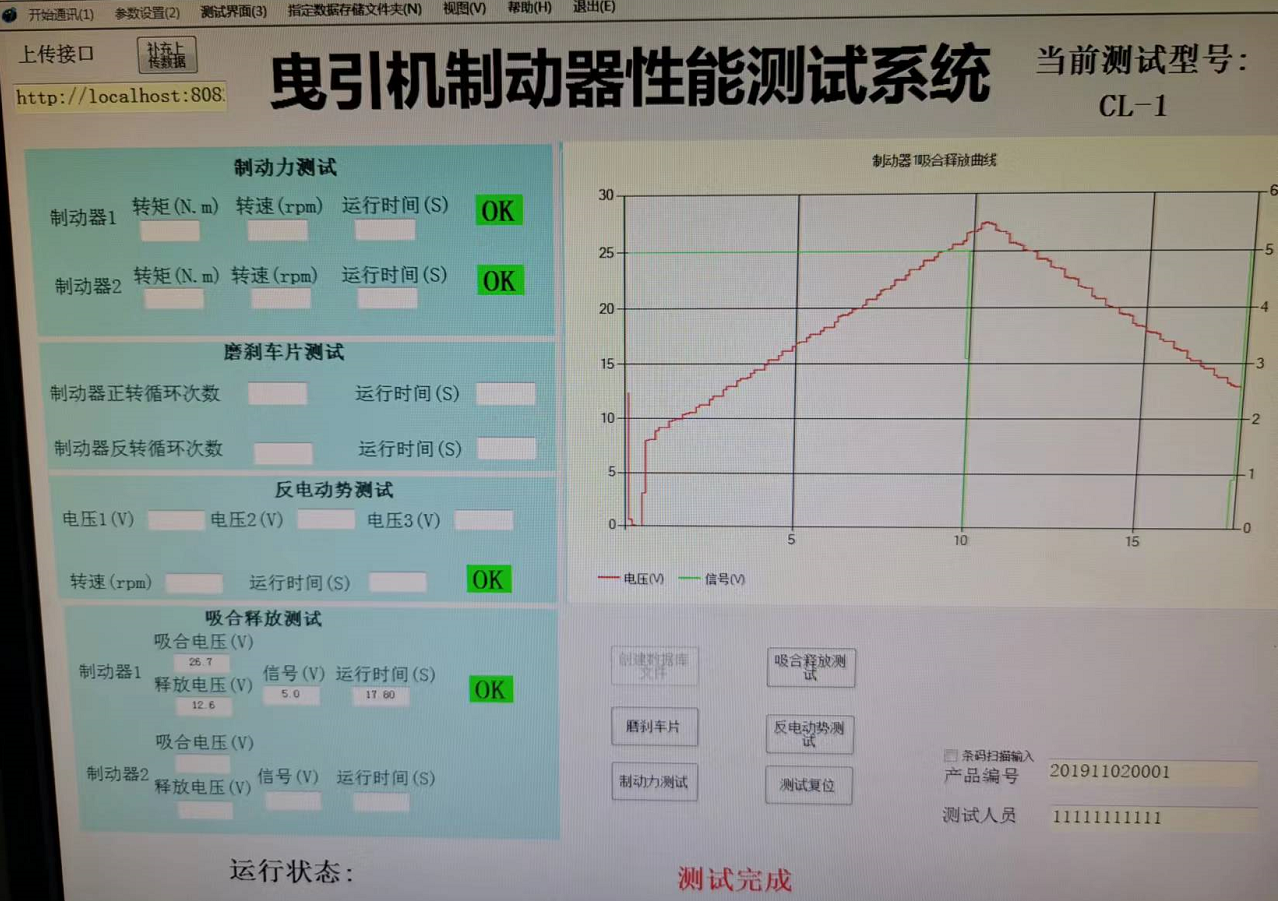

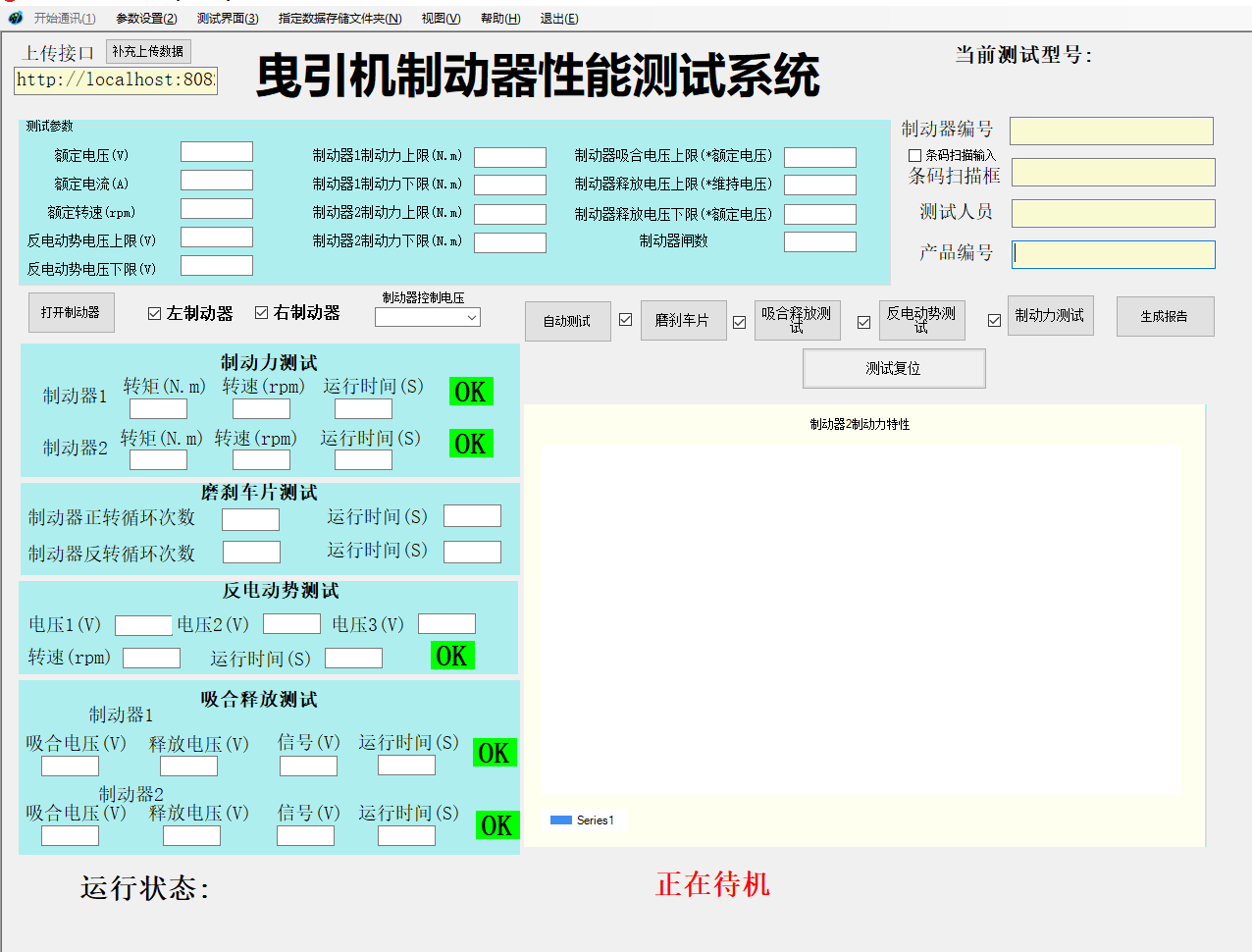

具体软件界面如下（仅供参考）：
