一、 概述

 测功机控制器，可与磁粉测功机、磁滞测功机和电涡流测功机配套使用，连接测量电机的转速、转矩、输出功率、效率，可与功率计连接，测试电机特性。

 仪表所有参数均为数字显示，直观，测量精确，效率高，可与计算机连接，通过计算机可以将测试数据绘画成报表和曲线，大大减少人工。

 二、主要特点

 1）适用电机的转速、转矩、输出功率、效率测试。

 2）采用五窗口LED数字显示，同时显示转速、转距、输出功率、效率，以及最后窗口指示励磁电流（范围0～2A采用指针显示）。

 3）可以通过前面板的励磁调节旋钮调节测功机的励磁电流（即试验电机负载）

 4）可以手动调节测功机负载，也可以通过计算机调节负载。

 5）配有串行RS232接口，可与计算机连接。

 6）测试范围广：转速为0～30000rpm，转矩为10mN～200N.m

 7）使用方便，测试速度快。

 三、主要技术指标

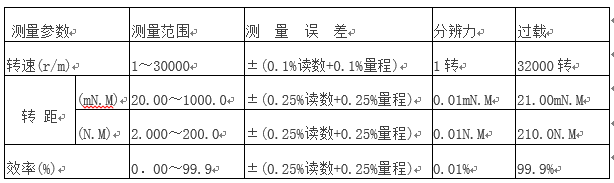

 1、测量精度：

 2、其它技术指标

 输 入：最大转速，转矩测量输入信号均为额定量程的1.05倍；

 采样时间：40mS

 刷新时间：0.4s

 整机功耗：<20W

 仪表重量：约 4 kg

 工作电源：AC 220V±10% 50/60Hz

仪表外形最大尺寸：358×123×363mm（w*h*d）

仪表装架开口尺寸：348×104mm (w*h）

3．工作环境

环境温度：0～40℃

相对湿度：20%～75%RH

大气压力: 86～106Kpa

无较重的电磁干扰
